典型一體化電機——直流無刷電機的工作原理

發布時間：2023-03-30 09:02:43

作者：CHEEEMING

閱讀：4476

一體化電機是一種特殊的電機，由于其結構緊湊、效率高、運行平穩等特點，在現代電子設備制造業中得到廣泛應用。其中，無刷直流電機由電機本體和驅動器組成，是典型的機電一體化產品。無刷電機是指沒有電刷和換向器（或集電環）的電機，又稱無換向器電機，使用頻率較高。本文將以直流無刷電機的工作原理為主題，對其進行詳細介紹。

　一、直流無刷電機（BLDC）工作原理

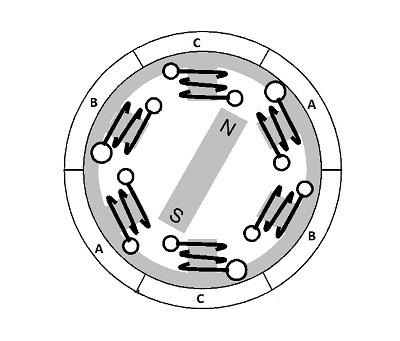

　考慮以下在定子A、B和C中安裝三個繞組的步驟。讓用單個磁鐵替換轉子以使事情更容易理解。

當電流通過線圈時，會產生磁場，而磁場線的方向（即所得磁鐵的磁極）由電流方向決定。

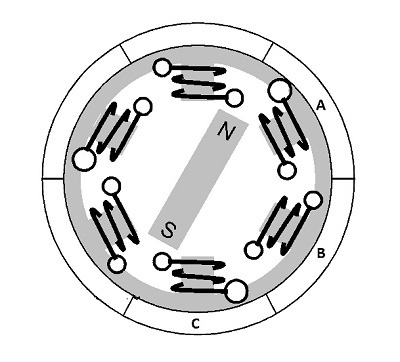

根據這個概念，如果向線圈A發送電流，它將產生磁場并吸引轉子磁鐵。轉子磁鐵將有一個小的順時針偏移量，并與A對齊。

如果現在讓電流一個接一個地流過線圈B和C（按此順序），轉子磁鐵將順時針旋轉。

為了提高效率，可以用一個線圈包裹相反的線圈，從而產生雙重吸引力。為了進一步提高效率，兩個線圈可以同時通電，一個線圈吸引磁鐵，另一個線圈排斥磁鐵。第三個將在此期間閑置。

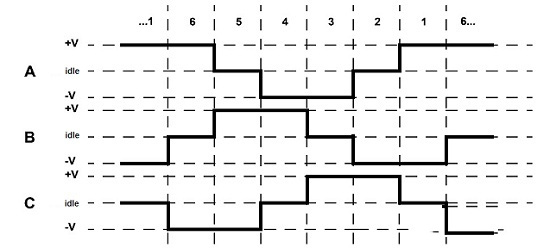

線圈A、B和C的六種不同組合可用于使轉子磁體旋轉3600圈，如下面的時序圖所示。

根據上面的示意圖（或浮動），始終可以確保一相為正，一相為負，第三相閑置。根據上圖，有兩個開關階段，具體取決于霍爾傳感器的輸入。

二、直流無刷電動機的構造

直流無刷電機是由定子和轉子兩部分組成的。定子通常采用鐵芯、線圈等材料制成，其內部包括磁場傳感器和換向電路。而轉子則包括永磁體、轉子軸、循環器等部分。值得注意的是，直流無刷電機與傳統電機相比，最大的區別在于它沒有通電的集電刷和旋轉的交流電機。


三、直流無刷電機的優勢

由于無刷電機采用電子換向，因此與傳統有刷直流電機相比具有許多優勢

1.無磨損（由于沒有電刷）

2.高效率

3.更好的速度和扭矩特性

4.長壽

5.運行噪音小或無噪音

6.更高的速度

7.使用微處理器實現定點或浮點控制器

然而，直流無刷電動機也存在一些缺點。比如在高負載下運轉時，容易出現失速現象；同時，由于其內部結構復雜，維修難度較大，且成本較高。

四、總結

總之，東莞直流無刷電機是一種具有廣泛應用前景的一體化電機。其工作原理基于磁力傳感技術和換向電路控制的結合，可以實現高效、穩定的運行。但是，在實際應用過程中還需克服其缺陷，從而更好地推動其應用發展。
