分割器的應用場景與搭配常識

發布時間：2023-02-28 09:20:00

作者：CHEEMING

閱讀：9161

凸輪分割器是一種工業選擇手段，用于分離連續流中的物料。它使用不同尺寸的分割輪，將流體傳送物料以固定的時間間隔分離成不同粒度的一組物料。凸輪分割器可以精確控制物料的大小、形狀和比例，常用于食品、飲料、化工等行業的粉碎、篩選、計量和稱重等過程。

一、凸輪分割器的應用場合

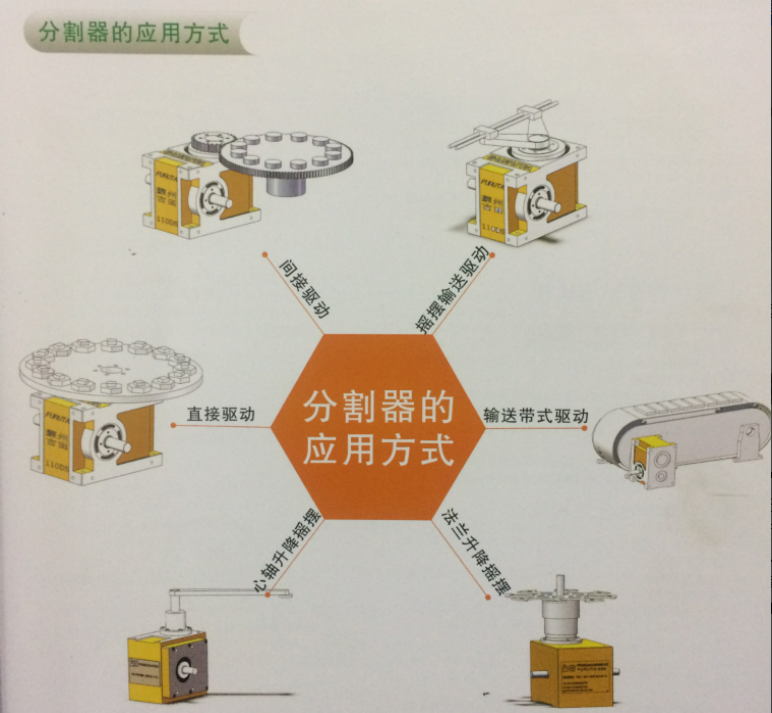

一圖了解分割器的應用場合


二、分割器的轉動與靜止是如何分割的？

1、凸輪分割器驅動角，又名動程角，是指輸入軸驅動輸出軸旋轉1個工位，輸入軸所旋轉的角度。靜止角，是指輸入軸轉動而輸出軸靜止，輸入軸所旋轉的角度。常用的驅動角有90度、120度、150度、180度、210度、240度、270度、300度、330度360度等。?

2、驅動角+靜止角=360度，因?yàn)檩斎胼S旋轉1圈，輸出軸完成1次分割（1次分割=1次轉位+1次停止）。如上所描述，驅動角與靜止角之比就是動靜之比。即決定了輸出端面的轉動與靜止的時間比例。因此，我們是可以根據轉動時間與靜止時間來選擇驅動角的。

3、同時需要考慮到凸輪曲線的運動特性，驅動角越大，凸輪曲線越平緩，其運轉越平穩。因此應盡量選擇驅動角度較大的凸輪分割器。

三、分割器與電機、減速機的搭配常識

1，如果電機連續運轉能滿足回轉盤的分度時間與間歇時間，則電機就不用停止，用普通電機就可以了。

2，如果凸輪分割器間歇時間不夠，則需要停止電機來延長間歇時間，若每分鐘剎車次數小于20次，可以選擇剎車電機，若每分鐘剎車次數大于20次，最好選擇制動離合器，因?yàn)殡姍C(jī)頻繁啟動，電流過大造成電機過度發熱，容易燒毀電機?？蛻?hù)會問，用不帶剎車的普通電機能停下來嗎，是否能停下來，一要看運轉速度是否過快，二要看靜止角度是否足夠大。如果是變頻器驅動的，則可以設置變頻器的減速時間到最小，還可以在變頻器上加一個電阻來吸收感應電流以達到快速制動的目的。

3，確定電機功率。需要先算出凸輪分割器的輸出轉動扭矩，再換算成分割器輸入軸的轉動扭矩，然后在換算成馬達需要多大功率。

4，確定減速機減速比。減速機減速比由凸輪分割器的分度時間來決定的。比如說分度時間為1秒，驅動角為270度，那么間歇時間為1/3秒，完成一次分割需要4/3秒，根據輸入軸轉動1圈=輸出完成1次分割，即輸入軸轉動1圈需要4/3秒，則輸入軸轉速為45轉/分，則減速機減速比為1400/45，約為30。

5，確定減速機類型。需要根據安裝空間和客戶的喜好，可以選擇蝸輪或齒輪減速機。蝸輪可以選擇與凸輪分割器直連的方式，齒輪選擇用同步帶或鏈條驅動。

川銘減速器優勢：
①產品性?xún)r(jià)比高
②產品品質具備可控性
③貨期快
④全方面售前、售中、售后服務
⑤產品保質期為出廠日期18個月
⑥我們保證出廠的每款產品在東莞銷售處再次進行全檢
⑦產品出現問題廣東省內24小時技術到達現場，廣東省外48小時技術到達現場

感謝您的閱讀，以上就是減速機廠家川銘分享的凸輪分割器的內容，如果您想知道更多齒輪減速機、行星減速機齒輪、擺線針減速機的相關的內容，可以關注川銘官網新聞板塊行業資訊，如需要詳細資料以及減速機3D尺寸圖請致電聯系我們，竭誠為您服務。

想了解更多精彩內容，快來關注行星減速機川銘精工！！！
