中空旋轉平臺交叉滾子軸承

發布時間：2024-01-05 14:59:07

作者：小王子

閱讀：1385

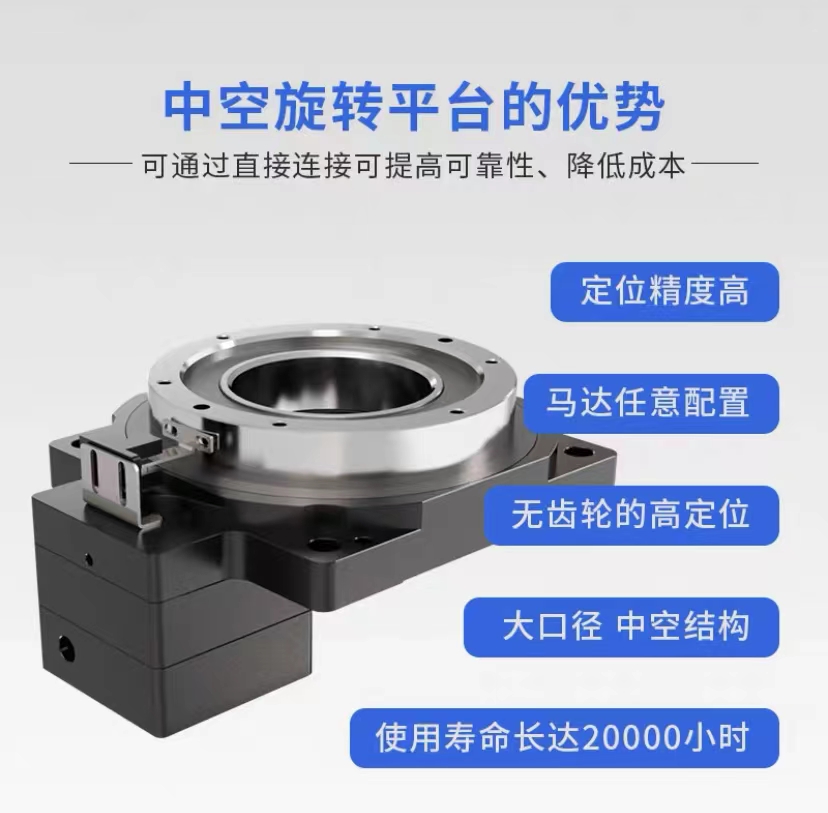

中空旋轉平臺在工業機械發展中不僅有的是新型的結構點，同時也是具有高重復進行定位系統精度、高旋轉精度、高剛性等多種種優點，滾動體一般采用圓柱滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，從而提高使得它的馬達選擇上可以實現任意搭配，空心旋轉平臺轉臺是由精密十字滾子軸承支承，滾子呈90度錯列排列，滾子直徑略大于軸承內外圈之間的滾道尺寸，十字滾子軸承內外圈與滾子之間存在預緊力，使軸承支承的中空旋轉臺能夠承受軸向、徑向、翻轉等各種力矩，其剛度是傳統軸承的剛性高。

旋轉平臺交叉滾子軸承是一種內圈、外圈旋轉的特殊型號軸承，因被分割的內環或外環，在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單，由于滾柱交叉排列，因此采用交叉滾柱軸環就可承受各個方向的負荷，高剛性中空旋轉平臺的剛性有效提高，同時，因交叉滾子軸承內圈或外圈是兩者分割的結構，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動，而且，由于其特殊結構，在工業機器人中通常作關節軸承。

中空平臺交叉滾子軸承原理結構交叉滾子軸承的內部結構是采用滾子呈90度相互垂直交叉排列，滾子之間裝有隔離塊或者間隔保持器，這些間隔保持器是可以有效防止?jié)L子的傾斜或者滾子之間的相互摩擦，同時也增加了旋轉的扭矩，避免了發生滾子的一方接觸現象或者鎖死現象，因為內外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動，滾子在呈90度的溝槽滾動面相互垂直排列，這種設計使得交叉滾子軸承可以承受較大的徑向負荷、軸向負荷,交叉滾子軸承的外徑較小，寬度較窄，選用交叉滾子軸承是能夠提高性能及占用空間小，交叉滾子軸承有著不可分離的內圈與外圈結構，會更適用于中到高速轉速，可輕松實現高剛度和高精度，提供平穩的旋轉。

因此精密中空旋轉平臺是很適用于工業自動化領域、精密旋轉工作臺、醫療設施機器、計量器等等需要高剛性、緊密及其高轉速下仍能確保精確之場合下。

如果您想了解更多中空旋轉平臺的相關內容，可以關注川銘官網新聞板塊，如需要中空旋轉平臺選型的詳資料以及減速機3D尺寸圖請致電聯系我們，中空旋轉平臺廠家有專業的技術工程師為您提供選型服務，聯系電話：400-665-6651，竭誠為您服務
